Einleitung

dad-database aided design ist ein Zeichnungsverwaltungs-Tool für mittlere und große Bauvorhaben. Administrative Aufgaben wie Koordination und Distribution werden klar von konstruktiven Leistungen abgegrenzt und weitgehend automatisiert.

CAD im Baugewerbe

Die Bedeutung von CAD im Baugewerbe ist seit Jahren kontinuierlich gestiegen und der Einsatz von Computern im Konstruktionsbereich ist selbstverständlich geworden. Durch die Umstellung auf elektronische Datenformate ergeben sich auch neue Anforderungen an die Verwaltung derselben. Die heutigen Arbeitsweisen sind jedoch größtenteils direkt aus der Zeit übernommen als die Konstruktionen noch mit Tusche erstellt wurden.

• Technische Zeichnungen werden heute überwiegend vor und während der Bauphase genutzt, die Bedeutung als Wissensspeicher liegt weitgehend brach.
• Der direkte Zugriff auf die Zeichnungsdaten ist nur noch mit Hilfe von teuren Spezialprogrammen und umfassender Schulung möglich, und selbst bei optimalen Voraussetzungen gestaltet sich dieser grundlegende Vorgang manchmal mehr als langwierig.

Zielgruppen

• Generalunternehmer
• Montagefirmen

Aufgabentrennung

dad-database aided design wurde entwickelt um die Verwaltung und Verteilung von Zeichnungen vor, während und nach der Bauphase zu optimieren. Um diesem Anspruch gerecht zu werden wurde ein neuer Ansatz entwickelt um Zeichnungsdaten zu speichern und zu verteilen, Hauptmerkmal dieses Verfahrens ist die Trennung von administrativen und konstruktiven Inhalten. Das gesamte Verfahren ist serverbasiert und vermeidet damit die Installation von kostenpflichtiger Software auf den Client Rechnern.

Internet

Der Server selber ist per Internet zugänglich und somit weltweit verfügbar, der gesamte Datenverkehr wird aus Sicherheitsgründen verschlüsselt und ist außerdem nur autorisierten Nutzern zugänglich. Bei der Entwicklung der Software wurde großer Wert auf die Sicherheit und Verfügbarkeit der Daten gelegt.
Auf den Client Rechnern wird ausschließlich ein Webbrowser (z. B. Internet Explorer, Firefox oder Opera) und ein DWF Viewer (z. B. Autodesk Express Viewer) benötigt. An jedem Standort, der in die Distribution von Zeichnungsdateien einbezogen wird, ist auf einem Rechner zusätzlich ein Synchronisationstool notwendig. An Standorten die ausschließlich die Zeichnungen ansehen oder plotten wollen entfällt dieser Punkt.

Arbeitsweise

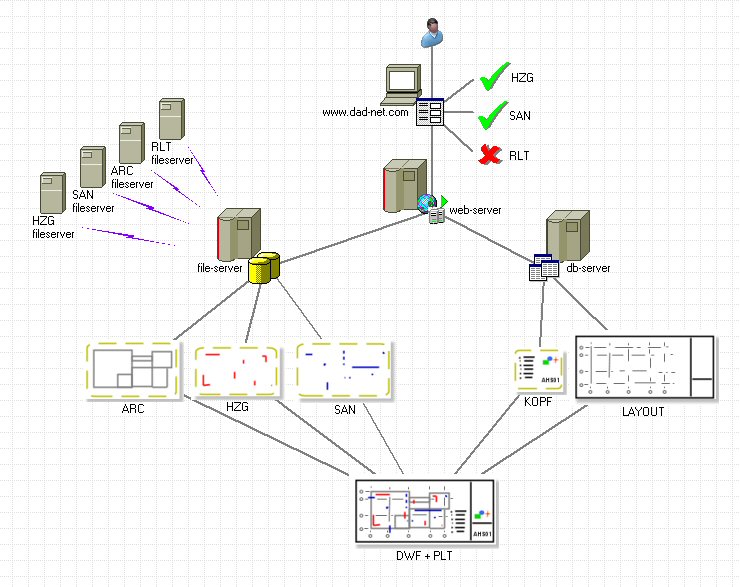

dad-database aided design ist so konzipiert das alle CAD Daten lokal vorliegen und nicht durch externe Programme manipuliert werden. Viel mehr ist es so, daß die im Schriftkopf enthaltenen Informationen in eine Datenbank ausgelagert werden und erst bei Bedarf komplette Zeichnungen erzeugt werden. Diese Zeichnungen existieren nur temporär und werden nach Gebrauch automatisch wieder gelöscht.

Vorteile

Für die Anwender ergeben sich je nach Aufgabengebiet folgende Vorteile:

• Sachbearbeiter
  • Zugriff auf alle verfügbaren Zeichnungen ohne Einsatz von CAD Programmen.
  • Änderungen an Schriftköpfen möglich
  • Erstellung von Koordinationszeichnungen
  • Drucken von Zeichnungen, auch ausschnittsweise
  • vollautomatisiertes Erstellen von beliebigen Zeichnungslisten z. B. nur Heizungspläne, alle Pläne einer Firma, alle Pläne eines Bauteils usw.
• CAD Zeichner
  • keine Umstellung der gewohnten Arbeitsweise, keine Schulung
  • Befreiung von administrativen Aufgaben z. B. kein Planversand, keine Erstellung und Bearbeitung von Schriftköpfen, keine Pflege von Zeichnungslisten
  • immer die aktuellsten Referenzzeichnungen
• Projektleitung
  • detaillierte Übersicht über den Projektfortschritt (Bereich CAD) anhand von automatisch aktualisierten Diagrammen z. B. wie viele Zeichnungen müssen erstellt werden, wie viele Zeichnungen sind schon koordiniert bzw. genehmigt
  • Informationen zu allen beteiligten Firmen
  • aktueller Zeichnungsstand kann direkt bei Besprechungen angezeigt werden z.B. mit Hilfe eines Beamers, inkl. Koordinationsplänen basierend auf den aktuellen Zeichnungen
  • feinkörnige Konfiguration der Zugriffsrechte aller angeschlossener Firmen z. B.: Bauherr hat nur Zugriff auf zur Genehmigung freigegebene Pläne
  • alle Optionen sind ortsunabhängig verfügbar
  • Kosten der Zeichnungsverwaltung projektabhängig kalkulierbar, keine Investition in Zusatzsoftware
  • exakte Abrechnung der Kosten anhand von Zeichnungsanzahl und Projektdauer

All diese Funktionen sind direkt über das Internet zugänglich und erfordern in etwa denselben Einarbeitungsaufwand wie eine normale Internetseite, etwa zur Bedienung eines Webshops.

Koordinationspläne

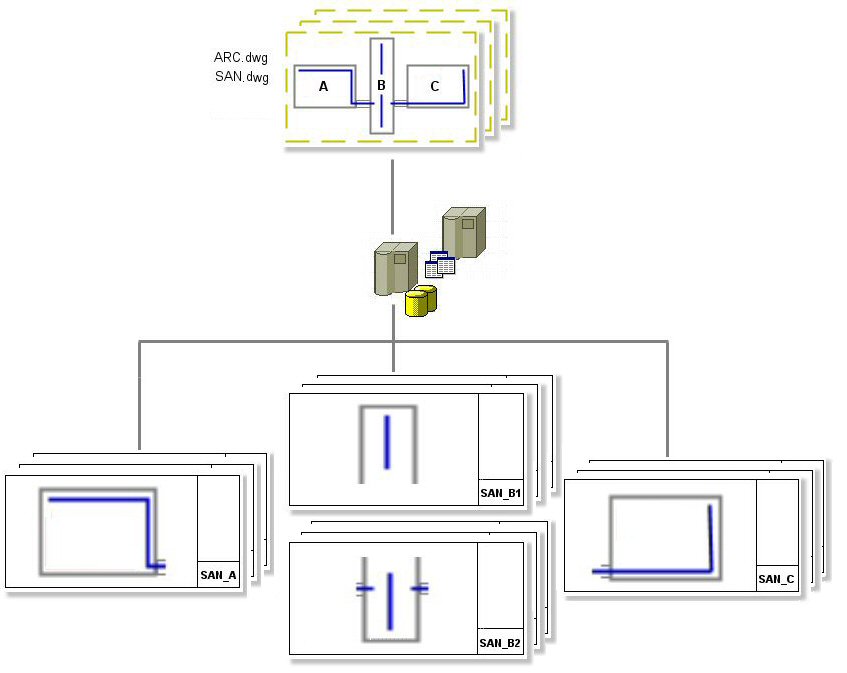

Die Erstellung eines Koordinationsplans erfordert lediglich die Angabe der darzustellenden Gewerke, der Ebene und des Bauabschnitts, der Rest wird automatisch vom dad-net Server erledigt. Als Option kann hierbei noch für jedes Gewerk eine Farbe gewählt werden und eine koordinationstaugliche Layeranzeige angewählt werden. Selbstverständlich kann der Plan auch mit Originalfarben und allen Layern geplottet werden.
Der gesamte Vorgang dauert nicht mehr als eine Minute und Sie erhalten eine Zeichnung basierend auf den aktuellen Zeichnungsdaten mit speziellem Koordinationsplankopf, der detaillierte Informationen aller beteiligten Zeichnungen enthält. Bei diesem Vorgang können bis zu acht Bereiche gleichzeitig angeben werden. Der Plan wird automatisch skaliert und zusammengesetzt. Somit können auch sehr komfortabel Übersichtspläne einzelner Gewerke erstellt werden.

Zusammenfassung

Mit diesem Verfahren wird das Konstruktionsteam entlastet und gewährleistet, daß alle Planungsbeteiligten über einen identischen Planstand verfügen.
